123DCatch 再び(2年ぶり)


約2年ぶりに123DCatchを試してみました

これまで2013年2014年に123DCatchを利用した事があって、1年経過しただけでも性能の向上が見られました。今回はそれから2年ぶりということなのでさらなる精細なデータが得られるのではないかと期待ができます。

今回も対象はオカピで。
2年前、3年前と同じデータセットを使いました。

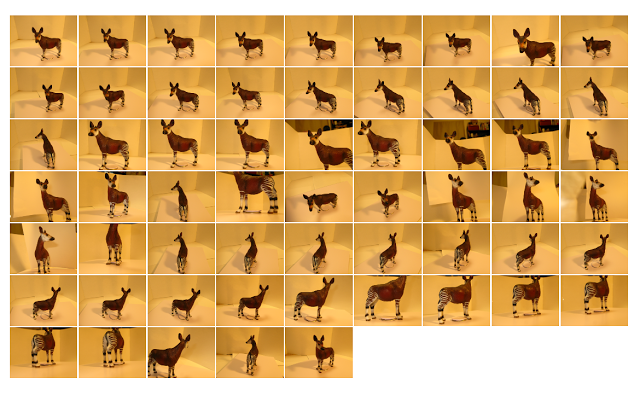

画像59枚
3648x2736

























今回はデスクトップ版をインストールして使いました。



Create a New Captureから59枚の画像を読み込んで、実行するとサーバー側で処理してくれます。
画像のアップロードに約5分。データの処理に10分程度。

できたデータをアプリ上で確認できます。
中央にオカピの3Dデータがあって、オカピを取り囲むようにカメラのマークが表示されます。
59枚の画像それぞれに対応するカメラのマークがあって、実は画像からカメラの3次元的な位置を割り出して表示しているのですね。


下のように、どの画像とどのカメラマークが対応しているのがわかります。


この状態では3Dデータの出来具合がわからないのでMesh化します。


Mesh化したデータをダウンロードしてMeshMixerで開いたものがコレ。
フォルムはきちんとしています。しっかりとオカピの輪郭を再現しております。
正面


少し角度を変えてみてみるといくつか気になる点が見つかります。
・右前脚のあたりに不自然な凹凸ができている。
・後ろ右足のカタチがいまいち。
・股下が短い。動物系をスキャンしたときにありがちな感じです。
・蹄が地面と同化している。

顔の顎のラインや耳のカタチは申し分ないです。


背面
やはり右前脚のカタチがきになります。


上面から
特段気になるところはありません。


ここで、過去にスキャンしたデータと比較してみます。

2014年


2013年


こうやって比べてみると、大分進歩していますね。

2013年のものは置いておいて、2014年のものと今回試したものを比べると、下半身のクオリティが大きく向上していました。顔周りも骨格が出てきて、精悍な顔つきになっていると思います。
Autodeskさん、さすがです。

これからもスキャンの精度が向上するのを期待しています。
