ノートPCを自作する(23) USBキーボードの組み込み


ノートPC自作プロジェクト

これまでキーボードはノートPCからバラしたものを
キーマトリクス解析→ArduinoでUSB化→FFC変換基板等で接続
と結構な手間がかかる手段を使ってRaspberryPiに接続していた。

今後のことを考えてUSBキーボードの組み込みを検討。
今回試しに1つ組み込んでみた。

用意したキーボードはこちら
ELECOM TK-FCM006BK


小さくて少し使いづらいけど手元にあったので。
どの機種のUSBキーボードをスタンダードにするのかということも考えないといけない。


ばらして中をみるとパターンが無数にはしるフィルムが2枚下段に。その上にキー部分が凸になっているシリコン素材のようなパッドがのり中段。キートップは上段という3層になっている。
また、LEDの裏側付近に横長の基板があり、フィルムと接続することでキーマトリクスからの信号を受けるようになっている。フィルムと基板の間は接着されておらず、接続点を重ねた状態で上から金具のバーで押さえつけてネジ固定。中身に余計な部品は見当たらず、いたってシンプルな作りである。

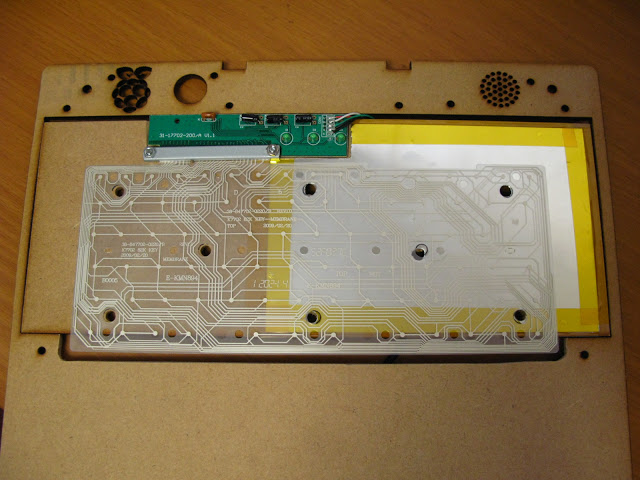

キーマトリクスがプリントされたフィルム

キーボードがハマるようにmidパネルを加工します。
単純な長方形だったスペースに今回のキーボードを収めるには縦方向の長さが足りなかったので、のこぎりで拡張。
MDFボードなので簡単に加工できます。


キーボードの下側ケースは厚みがあるので使用せず、代わりに中身を支えるためのボードを用意。
固定用の穴をあけておきます。

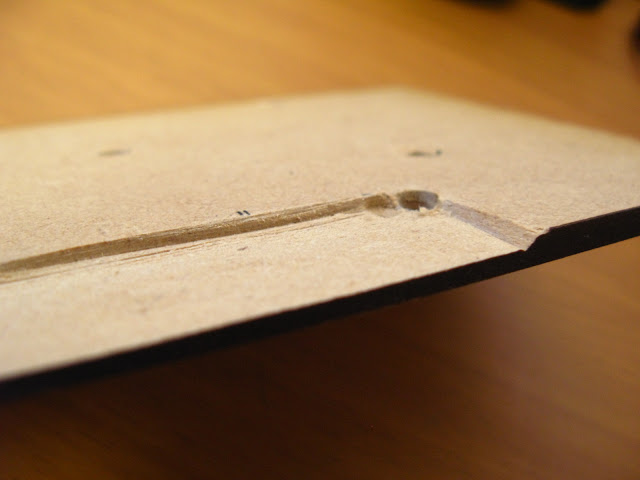

基板が収まる部分は一段へこましておきます。
何十年ぶりかに彫刻刀の平刀を使いました。

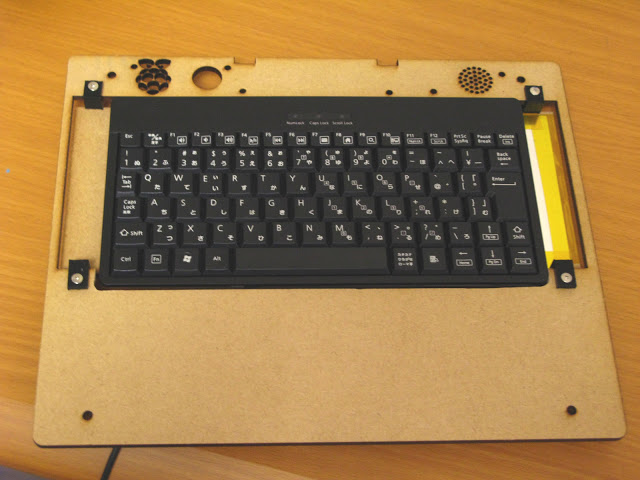

組み合わせた状態。
アセンブリには3Dプリンターでパーツを出力したものを4隅に利用。留め具なんか作るのには3Dプリンターはとても便利なツール。

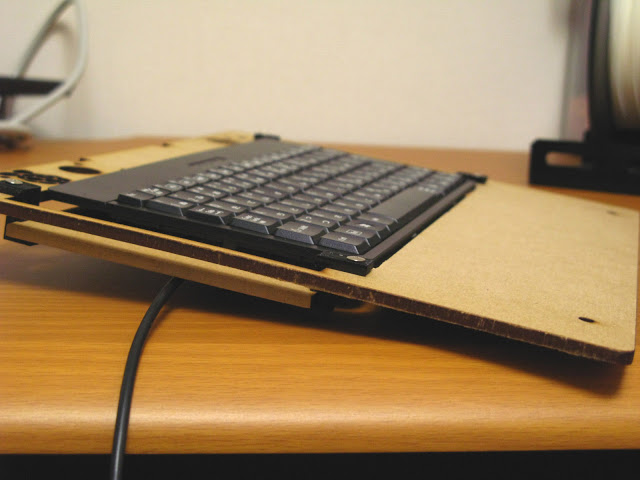

横から見るとこの薄さ。これから薄型化に取り組むに当たり、これは重要。
1mmでもうすく作る必要がある。たぶん今のままでは暑すぎる。midパネル(4mm)とフラットになるぐらいでないと。

RasberryPiに接続して文字入力できることを確認。
パッドがずれているのか、やや反応が鈍いキーがあるけど微調整すればどうにでもなるレベル。

これでUSBキーボードの組み込みは完成、と思いきや、キーボードを載せたmidパネルをTOYpcに組み込もうとすると部品と干渉してしまうことが判明。やはりヒンジ部分やその他のパーツ含めて全体の見直しが必要だとわかりました。
